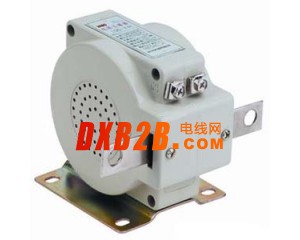

LQG-0.5电流互感器
-
-
- 名称：LQG-0.5电流互感器
- 型号：LQG-0.5
- 销售热线：0577-27867910
-
LQG-0.5电流互感器
LQG-0.5电流互感器概述
LQG系列互感器为户内装置线圈式电流互感器，用于额定频率为50Hz，电压为500V及以下的交流线路中，作为测量电流，电能及继电保护之用。产品符合GB1208-2006《电流互感器》标准。
LQG-0.5电流互感器技术参数
额定频率(Hz) 50Hz;
额定一次电流:5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A;
额定二次电流: 5 A;
准确级: 0.5级,0.2级 0.5S 级 ;
额定二次负荷(VA)：10VA；
1秒热电流（有效值）（kA）50In;
动稳定电流（峰值）（kA）100In;
绝缘水平:3kV,历时1min,无击穿及闪络现象.
| 型号 | 额定电压(KV) | 额定电流比(A) | 准确级次及额定容量(VA) | |||
| 0.2S级 | 0.2级 | 0.5级 | 1级 | |||
| LQG-0.5 | 0.5 | 5/5~100/5 | 5 | 10 | 10 | 15 |
| 150/5~400/5 | ||||||
| 600/5 | ||||||
| 750-5~1000/5 | ||||||
| LQG3-0.5 | 0.5 | 5/5~100/5 | 30 | |||
| 150/5~400/5 | ||||||
| 600/5 | ||||||
| 750-5~1000/5 | ||||||
| LQR-0.5 | 0.5 | 5/0.5~100/0.5 | 10 | |||
| 5/0.1~100/0.1 | 2 | |||||
| 150/0.5~400/0.5 | 10 | |||||
| 150/0.1~400/0.1 | 2 | |||||
| 600/0.5 | 10 | |||||
| 600/0.1 | 2 | |||||
| 750/0.5~800/0.5 | 10 | |||||
| 750/0.1~800/0.1 | 2 | |||||
